美國C-FLEX軸承安裝方法

美國C-FLEX軸承安裝方法

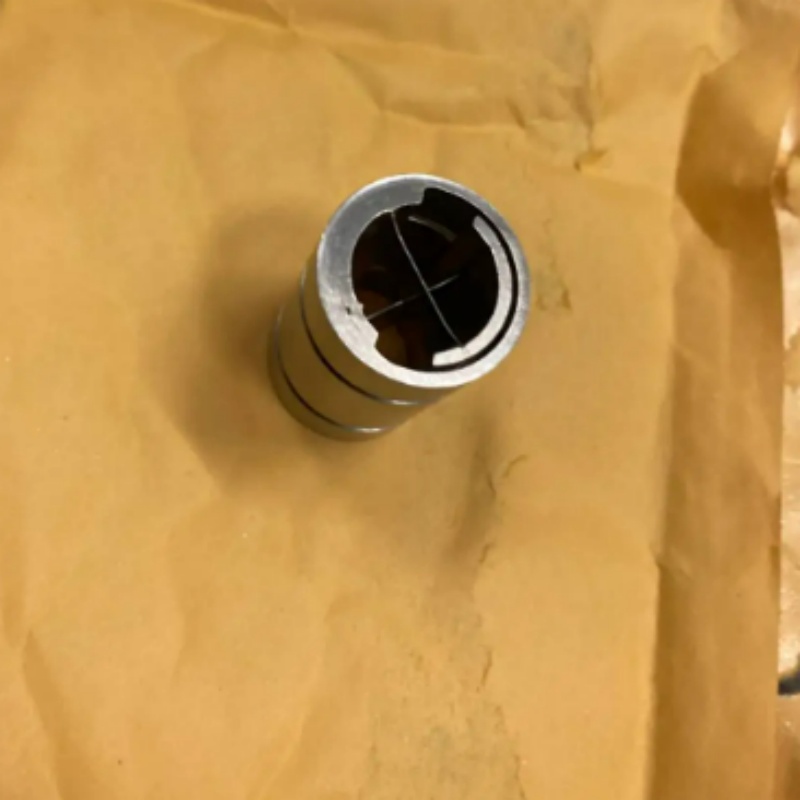

C-FLEX軸承是一種獨特的彈性金屬箔片動壓氣體軸承。它與傳統的滾珠軸承或滑動軸承在原理和結構上完全不同，因此其安裝方法也極為特殊和精密。錯誤的安裝會立即且**地損壞軸承。


核心安裝原則：


零接觸原則： 在靜態和低速狀態下，轉軸與軸承表面之間必須存在微小間隙，**禁止任何形式的硬性接觸或過盈配合。


清潔無瑕原則： 任何微小的灰塵、油污、纖維或指紋都會破壞氣膜的形成，導致軸承失效。


**對中原則： 轉軸與軸承必須在整個長度上保持極高的同軸度。


安裝前準備
環境準備：


必須在超潔凈環境（如潔凈臺或潔凈室）中進行操作。至少確保一個無風、無灰塵的工作區域。


操作人員需佩戴無粉手套、口罩和防靜電腕帶，防止汗液、油脂和微粒污染。


工具與材料準備：


高純度、無殘留的異丙醇或丙酮。


無絨布（如醫用紗布或專用的無塵布）。


高精度鑷子。


加壓氣源（提供干燥、潔凈的壓縮空氣或氮氣）。


扭矩扳手（精度高）。


測量儀器：千分尺、內徑規、氣動量儀等，用于精確測量軸和軸承座的尺寸。


光學比較儀或高精度對中工具（可選，但對高精度應用至關重要）。


部件檢查：


檢查轉軸： 表面必須無任何劃痕、凹坑、銹蝕。粗糙度要求極高（通常Ra < 0.2 μm）。用千分尺測量軸徑，確保其尺寸和圓度完全符合C-FLEX軸承要求的公差范圍（通常為微米級）。


檢查軸承座： 清潔軸承座內孔，確保無毛刺、無損傷。用內徑規測量內孔尺寸，確保其與C-FLEX軸承外徑的配合公差正確（通常是輕壓配合）。


檢查C-FLEX軸承： 在強光下用放大鏡檢查箔片是否有彎曲、裂紋或任何損傷。注意：C-FLEX軸承極其脆弱，箔片輕微觸碰就可能導致**變形。
