美國C-FLEX和美國Riverhawk單頭軸承互換

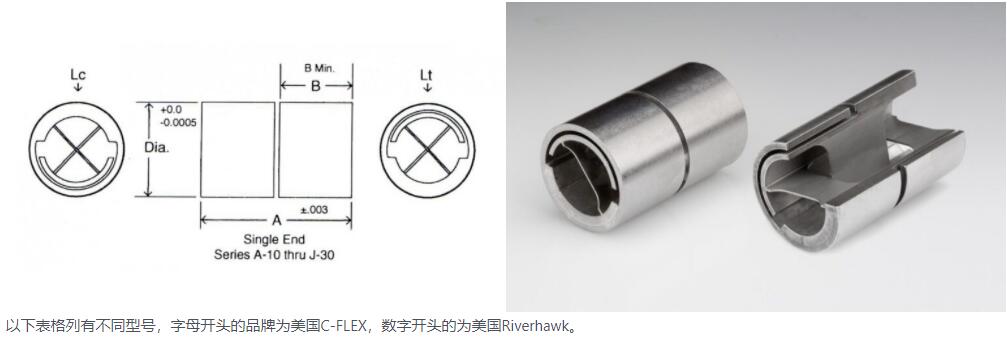

單頭軸承

型號	外徑（英寸）	扭轉剛度* （磅英寸/角度）	負載** Lc	負載** Lt	0 -0.0005 直徑	±.003 A	±.003 B
A-10 5004-800	1/8	0.0003 0.0002	0.95 1.0	3.8 3.7	0.125	0.200 0.200	0.088 0.095
A-20 5004-600	1/8	0.0018 0.0017	8.9 8.9	12.7 13.0	0.125	0.2	0.088 0.095
A-30 5004-400	1/8	0.0148 0.0140	25.3 25.5	25.3 25.5	0.125	0.2	0.088 0.095
B-10 5005-800	5/32	0.0004 0.0004	1.4 1.5	5.6 6.0	0.1562	0.25	0.114 0.120
B-20 5005-600	5/32	0.0037 0.0035	13.7 13.8	19.6 20.0	0.1562	0.25	0.114 0.120
B-30 5005-400	5/32	0.0296 0.0279	39.3 39.5	39.3 39.5	0.1562	0.25	0.114 0.120
C-10 5006-800	3/16	0.0007 0.0007	2 2.1	7.8 8.0	0.1875	0.3	0.136 0.142
5006-660	3/16	0.0037	12.2	20.2		0.3	0.142
C-20 5006-600	3/16	0.006 0.0057	19.5 19.8	27.9 28.0	0.1875	0.3	0.136 0.142
C-30 5006-400	3/16	0.0482 0.0473	55.8 56.0	55.8 56.0	0.1875	0.3	0.136 0.142
D-10 5008-800	1/4	0.0018 0.0018	3.6 3.7	14.2 14.5	0.25	0.4	0.184 0.190
D-20 5008-600	1/4	0.0148 0.0143	35.0 35.5	50.0 51.0	0.25	0.4	0.184 0.190
D-30 5008-400	1/4	0.1185 0.1141	100.0 101.0	100.0 101.0	0.25	0.4	0.184 0.190
E-10 5010-800	5/16	0.0037 0.0036	5.7 5.8	22.8 23.0	0.3125	0.5	0.232 0.238
E-20 5008-600	5/16	0.0296 0.0286	55.0 55.0	78.6 79.0	0.3125	0.5	0.232 0.238
E-30 5008-400	5/16	0.2367 0.2234	157.1 158.0	157.1 158.0	0.3125	0.5	0.232 0.238
F-10 5012-800	3/8	0.0065 0.0058	8.4 8.4	33.6 32.8	0.375	0.6	0.279 0.285
F-20 5012-600	3/8	0.0482 0.0480	79.1 80.0	113.0 114.0	0.375	0.6	0.279 0.285
F-30 5012-400	3/8	0.4002 0.3840	226.0 228.0	226.0 228.0	0.375	0.6	0.279 0.285
G-10 5016-800	1/2	0.0148 0.0142	14.4 14.6	57.4 58.0	0.5	0.8	0.374 0.380
G-20 5016-600	1/2	0.1185 0.1134	140.0 141.0	200.0 202.0	0.5	0.8	0.374 0.380
G-30 5016-400	1/2	0.9486 0.9080	400.0 403.0	400.0 403.0	0.5	0.8	0.374 0.380
H-10 5020-800	5/8	0.0296 0.0295	23.0 23.0	92.0 93.0	0.625	1	0.469 0.475
H-20 5020-600	5/8	0.2367 0.2321	221.1 222.0	315.8 317.0	0.625	1	0.469 0.475
H-30 5020-400	5/8	1.894 1.850	631.5 634.0	631.5 634.0	0.625	1	0.469 0.475
I-10 5024-800	3/4	0.0482 0.0500	32.4 33.0	129.4 130.0	0.75	1.2	0.564 0.570
I-20 5024-600	3/4	0.4002 0.3980	317.2 318.0	453.1 455.0	0.75	1.2	0.564 0.570
I-30 5024-400	3/4	3.261 3.1800	906.1 910.0	906.1 910.0	0.75	1.2	0.564 0.570
J-10 5032-800	1	0.1185 0.1175	59.2 60.0	236.6 236.0	1	1.6	0.764 0.770
J-20 5032-600	1	0.9486 0.9390	566.3 567.0	809 815.0	1	1.6	0.764 0.770
J-30 5032-400	1	7.8023 7.5200	1616 1620.0	1616 1620.0	1	1.6	0.764

扭轉彈簧剛度：Lb * In /標準C-Flex軸承的零剛度通常在零載荷下在這些值的+/- 10％范圍內。如果需要特定的彈簧剛度或更小的公差，請聯系C-Flex。
負載能力：Lt或Lc（在拉伸或壓縮狀態下的磅負載）這些值為零撓度時的負載（重量或靜力）。選型軸承時，必須考慮載荷要求，角度偏移和循環壽命。請參見預期壽命曲線或聯系C-Flex尋求幫助。 Lc是純徑向載荷，在彈簧中產生壓縮應力，而Lt是產生拉伸應力的純徑向載荷。

懸臂單端樞軸軸承標準材料

樞軸體是 AISI 410 或 420 耐腐蝕鋼，彎曲元件是 AISI 420 耐腐蝕鋼。這些樞軸采用由銀/銅和鎳填充材料組成的釬焊結構。

懸臂單端樞軸軸承扭轉彈簧剛度

彈簧剛度通常在上表值的 ±10% 以內或更小。但是，對于低于 0.0018 in-lb/deg 的彈簧剛度值，容差可能要大得多。如果需要更小的公差或實際值，請聯系我們的工程人員。

懸臂單端樞軸軸承焊接結構

對于釬焊合金存在問題的應用，可以使用電子束焊接結構。如果需要焊接結構，請聯系我們的工程人員尋求幫助。

懸臂式單端樞軸軸承更緊的直徑公差

對于需要更嚴格直徑公差的應用，+0.0000/-0.0002，在目錄號后指定“T2”。如果需要其他公差變化，請聯系我們的工程人員尋求幫助。
