C-FLEX軸承是如何工作的?

C-FLEX軸承是如何工作的?

理解如何使用樞軸軸承的關鍵是理解他們的功能。

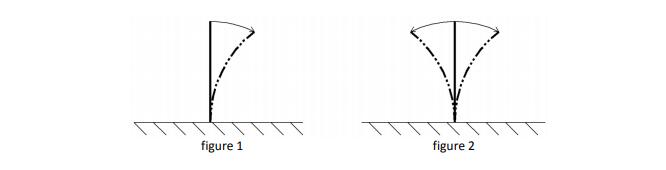

軸承本身由兩個主要元素組成，核心和套筒。核心就是中心包含允許軸承旋轉的彈簧的元件。為了更好地感受如何**開始的核心功能是想象一個垂直的薄金屬片夾在虎鉗的底部。如果你把床單的上邊緣拉向一邊，你會注意到薄片形成如圖1所示的平滑弧線。如果你放開邊緣，你會注意到薄片來回?cái)[動，頂部沿曲線路徑，如圖2所示。

該曲線路徑是C-Flex樞軸軸承旋轉運動的基礎

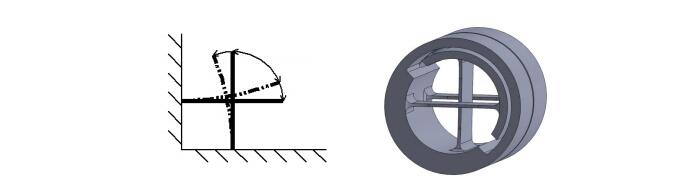

因?yàn)橹挥幸粋€(gè)平面彈簧的軸承是不穩定的，所以我們要添加第二個平面

我們上面的場景，但是垂直于**個板塊，如下圖所示。由此產生的結構為穩定的有限旋轉運動提供了基礎。因?yàn)闆]有聯系或者滑動部件，不需要潤滑，也不產生摩擦。

當彈簧產生旋轉運動時，它更容易利用軸承

設計時，他們有一個統一的外部，可以很容易夾上。這就是其他主要因素，袖子，也發揮了作用。軸套使軸承具有圓形的外部可以很容易地安裝在一個圓孔里。由于滑套不影響性能彈簧，有可能有許多不同的套筒組合相同的軸承這樣作為懸臂或雙端。這允許各種各樣的安裝選項
相同的性能特征。相反地，同樣的袖子也可以用一個內部有各種各樣的彈簧尺寸，提供所需的性能特性。
