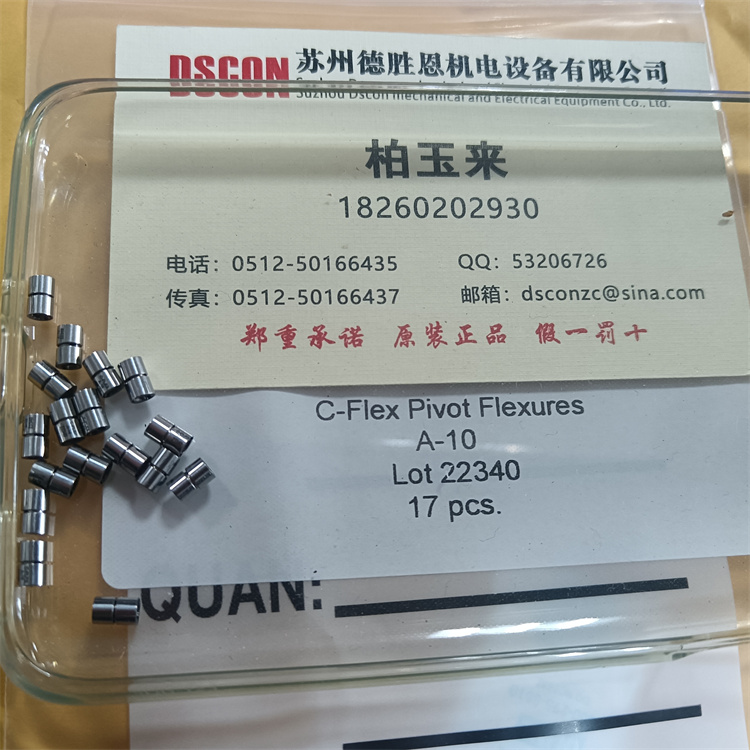

C-FLEX 扭矩彈簧 A-10 H-20無摩擦軸承十字彈簧

詳細描述

十字扭簧（又稱測量臂十字彈簧）是數控軋輥磨床、智能機器人等設備的測量系統的關鍵件，它主要有偏轉角度，負荷以及平均壽命三個要素，為測量系統提供復位所需的彈力，隨著測量次數的增加，扭簧會產生疲勞變形而失效。由于進口件采購周期長，常常成為影響用戶生產的棘手因素，我公司長期備有進口原裝扭簧，為客戶的設備正常運行增強了保障力度。

主要性能：
主要材料：由AISI 410或AISI 420防腐鋼制成，The flexing elements由AISI 420防腐鋼制成
扭轉彈簧速度：一般在＋/-10％之內或是低于列表數值

Bearing Series	LOAD CAPACITY			RADIAL STIFFNESS
A Series	Lc	Lt	Axial	Lc	Lt	Axial Stiffness
10	0.95	3.80	6.08	0.00050	0.00100	0.00050
20	8.90	12.70	12.70	0.00025	0.00050	0.00030
30	25.30	25.30	25.30	0.00017	0.00025	0.0000
B Series
10	1.40	5.60	8.96	0.00033	0.00050	0.00030
20	13.70	19.60	19.60	0.00017	0.00025	0.00020
30	39.30	39.30	39.30	0.00013	0.00017	0.00013
C Series
10	2.00	7.80	12.48	0.00025	0.00033	0.00025
20	19.50	27.90	27.90	0.00014	0.00017	0.00013
30	55.80	55.80	55.80	0.00009	0.00011	0.00008
D Series
10	3.60	14.20	22.72	0.00022	0.00020	0.00014
20	35.00	50.00	50.00	0.00010	0.00011	0.00008
30	100.00	100.00	100.00	0.00006	0.00008	0.00005
E Series
10	5.70	22.80	36.48	0.00014	0.00014	0.00010
20	55.00	78.60	78.60	0.00008	0.00008	0.00006
30	157.10	157.10	157.10	0.00005	0.00006	0.00004
F Series
10	8.40	33.60	53.76	0.00013	0.00008	0.00010
20	79.10	113.00	113.00	0.00007	0.00006	0.00006
30	226.00	226.00	226.00	0.00005	0.00003	0.00004
G Series
10	14.40	57.40	91.84	0.00010	0.00006	0.00008
20	140.00	200.00	200.00	0.00005	0.00003	0.00005
30	400.00	400.00	400.00	0.00003	0.00002	0.00003
H Series
10	23.00	92.00	147.20	0.00008	0.00005	0.00006
20	221.10	315.80	315.80	0.00004	0.00002	0.00003
30	631.50	631.50	631.50	0.00003	0.00002	0.00002
I Series
10	32.40	129.40	207.40	0.00006	0.00004	0.00005
20	317.20	453.10	453.10	0.00003	0.00002	0.00003
30	906.10	906.10	906.10	0.00002	0.00001	0.00002
J Series
10	59.20	236.60	378.88	0.00005	0.00003	0.00004
20	566.30	809.00	809.00	0.00002	0.00001	0.00002
30	1616.00	1616.00	1616.00	0.00001	0.00001	0.00001

訂貨須知：用戶可提供表格中的代號，或扭簧的尺寸數據，表格中的單位是英寸，換算尺寸

1英寸=25.4mm
